Integrierte Klemmenblockgehäuse

Vorverdrahtete Anschlussplattformen für eine vereinfachte Motoranbindung

Motorgehäuse mit werkseitig installierten Klemmenblöcken, Anschlusskästen oder Anschlussfeldern – wodurch eine separate Gehäusemontage entfällt und der Aufwand für die Feldverkabelung reduziert wird. Konzipiert für industrielle Antriebe, HVAC- und Pumpenanwendungen, bei denen ein schneller elektrischer Anschluss und Wartungszugang erforderlich ist.

IEC 56–160 NEMA 42–210 IP55–IP66 Benutzerdefinierte Terminallayouts

Integration Werkseitig installierte Klemmenblöcke

Die Klemmenblöcke werden bei der Montage direkt am Gehäusegehäuse montiert, wobei die interne Verkabelung bereits zu den Motorleitungen verlegt ist. Dadurch entfällt die Notwendigkeit separater Anschlusskästen am Geräterahmen.

Schutz Versiegelte Anschlussfächer

Die Verbindungsbereiche sind abgedichtet und gegen das Eindringen von Staub und Feuchtigkeit geschützt. Je nach Anwendungsumgebung sind die Schutzarten IP55, IP65 und IP66 verfügbar.

Flexibilität Mehrere Terminalkonfigurationen

Unterstützung für Schraubklemmen, Federkäfig- oder Steckklemmen. Die Anzahl der Klemmen reicht von 3 bis 12 Polen, mit Optionen für Erdungsklemmen und Neutralleiterschienen.

Produkt Spezifikationen

Rahmengrößenbereich	IEC 56 – 160 (NEMA 42–210 mit Adapteroptionen)
Klemmenblocktyp	Schraubklemme, Federkäfig oder Steckklemme (Kundenauswahl)
Anzahl der Terminals	3 – 12 Pole (kundenspezifische Layouts verfügbar)
Kapazität der Drahtstärke	0,5 mm² – 16 mm² (abhängig vom Klemmentyp)
Bewertung des Anschlussgehäuses	IP55, IP65 oder IP66 (abgedichtet)
Interne Verkabelung	Vorverdrahtet mit Motorleitungen mit farbcodierter Isolierung
Schalenmaterial	DC01, SPCC oder S235JR (1,5 – 4,0 mm Dicke)
Oberflächenbeschichtung	Zinkphosphat-Elektrotauchlackierung (Standard); Pulverbeschichtung optional
Flanschebenheit	≤ 0,06 mm pro 100 mm

Terminaltyp Schraube / Feder / Einsteckbar Polen 3 – 12 Schutz vor Eindringen IP55 – IP66 Beschichtung E-Beschichtung/Pulver Verkabelung Vorinstalliert

Vorteile bei Technik und Installation

Reduzierte Feldarbeit: Die Klemmenblöcke werden im Werk vormontiert und intern verdrahtet, wodurch der elektrische Aufwand vor Ort minimiert wird.
Platzsparend: Es sind keine separaten, an Geräterahmen montierten Anschlusskästen erforderlich, wodurch die Gesamtfläche reduziert wird.
Service-Zugänglichkeit: Anschlussabdeckungen sind so positioniert, dass sie bei Inspektion, Wartung oder Neuanschluss leicht zugänglich sind.
Benutzerdefinierte Layouts: Klemmenpositionen, Eintrittswinkel und Abdeckungsausrichtungen können an die Kabelbäume des Kunden angepasst werden.

Qualität und Lieferkette

First-Pass-Ausbeute > 98 % bei Klemmenpositionierung und elektrischer Kontinuität (Cpk ≥ 1,67).
Spannungsfestigkeit getestet bei 1500 V AC für 1 Minute gemäß IEC 60034.
Materialzertifikate EN 10204 3.1 und Maßkontrollbericht pro Charge.
Lieferzeit: 18–22 Werktage für Standardkonfigurationen; 28–35 Tage für benutzerdefinierte Terminallayouts oder spezielle Einstufungen.
PPAP Level 3 verfügbar für Automobil- und Hochzuverlässigkeitsanwendungen.

Bewerbung Felder

Industriemotoren: Pumpen, Kompressoren, Lüfter und Förderbänder – schnelle elektrische Anschlüsse und Wartungszugang reduzieren Ausfallzeiten.
HVAC-Systeme: Lüftungsgeräte, Kältemaschinen und Dachgeräte – wo Platzbeschränkungen integrierte Verbindungslösungen bevorzugen.
Wasser und Abwasser: Tauch- und Vertikalmotoren erfordern zum Schutz vor Feuchtigkeit abgedichtete Anschlussräume.
Materialhandhabung: Laufkräne, Hebezeuge und fahrerlose Transportfahrzeuge – bei denen Kabelmanagement und schnelle Terminierung von entscheidender Bedeutung sind.

Für kundenspezifische Anschlusskonfigurationen bietet Yufeng vor der Produktion eine Überprüfung der elektrischen Schaltpläne, Anschlusslayoutzeichnungen und eine Überprüfung der Musterverkabelung an.

Technische Unterstützung

Häufig Fragen gestellt

Welche Klemmenblocktypen gibt es?

Wir bieten Schraubklemmen (Standard), Federkraftklemmen für Vibrationsfestigkeit und Push-in-Klemmen für die schnelle Verdrahtung. Alle sind für den Dauerbetrieb bei Volllaststrom des Motors ausgelegt.

Kann die Ausrichtung der Anschlussabdeckung angepasst werden?

Ja. Die Eintrittswinkel der Abdeckung (oben, seitlich oder unten) und die Öffnungsrichtungen können an die Kabeleinführungswege in Ihrer Ausrüstung angepasst werden. Wir stellen Maßzeichnungen zur Genehmigung zur Verfügung.

Welche Schutzarten sind verfügbar?

Standardkonfigurationen sind IP55 (staubgeschützt und strahlwassergeschützt). Für raue Umgebungen stehen IP65 (staubdicht und Niederdruck-Wasserstrahl) und IP66 (staubdicht und Hochdruck-Wasserstrahl) zur Verfügung.

Sind die internen Drähte vorab an die Motorleitungen angeschlossen?

Ja. Wir verdrahten die Klemmenblöcke werkseitig mit den Motorleitungen vor, mit farblich gekennzeichneter Isolierung und gecrimpten Anschlüssen. Dies reduziert die Zeit für die Feldverkabelung und eliminiert potenzielle Verbindungsfehler.

Welche elektrischen Tests werden an der Anschlussbaugruppe durchgeführt?

Jede Einheit wird einer Spannungsfestigkeitsprüfung (1500 V AC für 1 Minute), einer Isolationswiderstandsprüfung (≥ 50 MΩ bei 500 V DC) und einer Durchgangsprüfung für alle Klemmenverbindungen unterzogen.

Für Anschlusszeichnungen, elektrische Schaltpläne und Musterbestellungen wenden Sie sich bitte an das Yufeng-Engineering-Team. DFM- und elektrisches Design-Feedback für neue integrierte Shell-Konfigurationen wird innerhalb von 48 Stunden bereitgestellt.

Professionelles Motorgehäuse
Fertigungslösungen

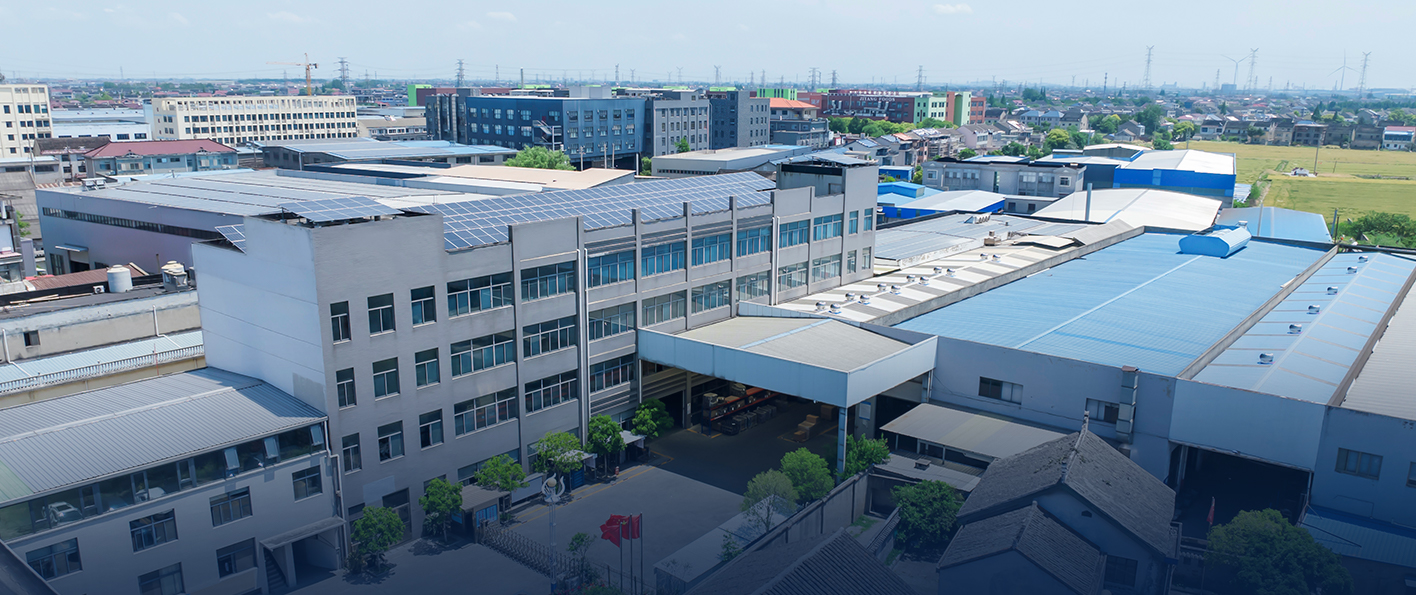

Firmenprofil

Jiangsu Yufeng Electric Co., Ltd. is a China Integrierte Klemmenblockgehäuse Manufacturers and Custom Integrierte Klemmenblockgehäuse Suppliers. Our products are widely used in household appliances, industrial drives, new energy vehicles, and special equipment.

Wir bieten umfassende Fertigungskapazitäten von der Stahlverarbeitung bis zur Lieferung des fertigen Produkts, unterstützt durch Stanzlinien, automatisierte Schweißgeräte, Bearbeitungsanlagen und Inspektionsinstrumente. Unterstützt durch ein Ingenieursteam mit durchschnittlich über 20 Jahren Erfahrung bieten wir technischen Support von der Entwicklung bis zur Massenproduktion.

Mit 40 Jahren Fokus auf die Herstellung von Motorgehäusen haben wir mehr als 50 Kunden bedient und eine jährliche Produktionskapazität von über 5 Millionen Einheiten erreicht. Geleitet von Qualität, Effizienz und schneller Reaktion sind wir bestrebt, hochpräzise und äußerst zuverlässige Motorgehäuselösungen zu liefern.
